Звездочка для цепи: 05B - ПР8
Пользуясь сайтом rezon21.ru, Вы автоматически принимаете правила передачи и обработки персональных данных.

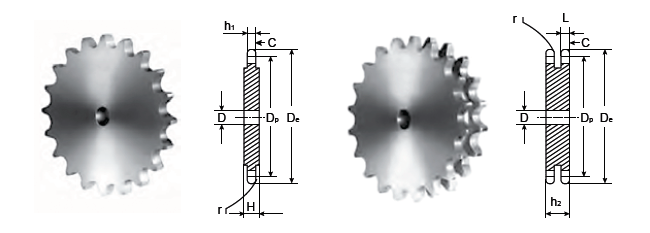

для однорядной и двухрядной цепи(Звездочки обработаны с двух сторон)Материал: сталь C45 E — UNI EN 10083−1. C Z = 51 ширина диска увеличивается, Н = 4 мм |
ЦЕПЬ____________________ | ISO, мм | |
Тип 05B 1−2 DIN 8187 ISO/R 606 | |||
Шаг | 8,0 | ||
Внутренняя ширина | 3,0 | ||
∅ ролика | 5,0 | ||
ЗВЕЗДОЧКИ_____________________ | |||
Радиус зуба r | 8,0 | ||
Ширина радиуса С | 1,0 | ||
Ширина зуба h1 | 2,8 | ||
Ширина зуба L | 2,7 | ||
Ширина зуба h2 | 21,0 |
Скачать >> Опросный лист подбора звездочки к цепи (скачать опросник).doc (1423.02 kB)
Z | Dемм | Uрмм | Одно- рядная D, мм |
Двух- рядная D, мм |
Z | Dемм | Uрмм | Одно- рядная D, мм |
Двух- рядная D, мм |
|
8 | 24,0 | 20,90 | 6 | 6 | 44 | 115,5 | 112,14 | 12 | 14 | |
9 | 26,6 | 23,39 | 6 | 6 | 45 | 118,0 | 114,69 | 12 | 14 | |
10 | 29,2 | 25,89 | 8 | 8 | 46 | 120,6 | 117,23 | 12 | 14 | |
11 | 31,7 | 28,39 | 8 | 8 | 47 | 123,1 | 119,77 | 12 | 14 | |
12 | 34,2 | 30,91 | 8 | 8 | 48 | 125,6 | 122,32 | 12 | 14 | |
13 | 36,7 | 33,42 | 8 | 8 | 49 | 128,2 | 124,86 | 12 | 14 | |
14 | 39,2 | 35,95 | 8 | 8 | 50 | 130,7 | 127,41 | 12 | 14 | |
15 | 41,7 | 38,48 | 8 | 8 | 51 | 133,3 | 129,95 | 14 | 16 | |
16 | 44,3 | 41,01 | 8 | 10 | 52 | 135,8 | 132,49 | 14 | 16 | |
17 | 46,8 | 43,53 | 8 | 10 | 53 | 138,4 | 135,04 | 14 | 16 | |
18 | 49,3 | 46,07 | 8 | 10 | 54 | 140,9 | 137,59 | 14 | 16 | |
19 | 51,9 | 48,61 | 8 | 10 | 55 | 143,5 | 140,13 | 14 | 16 | |
20 | 54,4 | 51,14 | 8 | 10 | 56 | 146,0 | 142,68 | 14 | 16 | |
21 | 57,0 | 53,67 | 8 | 10 | 57 | 148,6 | 145,22 | 14 | 16 | |
22 | 59,5 | 56,21 | 8 | 10 | 58 | 151,0 | 147,77 | 14 | 16 | |
23 | 62,0 | 58,75 | 8 | 10 | 59 | 153,6 | 150,31 | 14 | 16 | |
24 | 64,6 | 61,29 | 8 | 10 | 60 | 156,2 | 152,85 | 14 | 16 | |
25 | 67,5 | 63,83 | 8 | 10 | 62 | 162,0 | 157,95 | 16 | 20 | |
26 | 69,5 | 66,37 | 10 | 12 | 64 | 167,1 | 163,04 | 16 | 20 | |
27 | 72,2 | 68,91 | 10 | 12 | 65 | 169,2 | 165,58 | 16 | 20 | |
28 | 74,8 | 71,45 | 10 | 12 | 66 | 172,2 | 168,13 | 16 | 20 | |
29 | 77,3 | 73,99 | 10 | 12 | 68 | 177,3 | 173,22 | 16 | 20 | |
30 | 79,8 | 76,53 | 10 | 12 | 70 | 182,4 | 178,31 | 16 | 20 | |
31 | 82,4 | 79,08 | 10 | 12 | 72 | 187,5 | 183,41 | 20 | 20 | |
32 | 84,9 | 81,61 | 10 | 12 | 75 | 195,1 | 191,04 | 20 | 20 | |
33 | 87,5 | 84,16 | 10 | 12 | 76 | 197,7 | 193,59 | 20 | 20 | |
34 | 90,0 | 86,70 | 10 | 12 | 78 | 202,8 | 198,68 | 20 | 20 | |
35 | 92,5 | 89,24 | 10 | 12 | 80 | 207,9 | 203,77 | 20 | 20 | |
36 | 95,0 | 91,79 | 10 | 12 | 85 | 220,6 | 216,50 | 20 | 20 | |
37 | 97,6 | 94,33 | 10 | 12 | 90 | 233,4 | 229,23 | 20 | 20 | |
38 | 100,2 | 96,88 | 10 | 12 | 95 | 246,1 | 241,96 | 20 | 20 | |
39 | 102,7 | 99,42 | 10 | 12 | 100 | 258,9 | 254,68 | 20 | 20 | |
40 | 105,2 | 101,97 | 10 | 12 | 110 | 284,3 | 280,15 | 20 | 20 | |
41 | 107,8 | 104,51 | 12 | 14 | 114 | 294,5 | 290,33 | 20 | 20 | |
42 | 110,4 | 107,05 | 12 | 14 | 120 | 310,0 | 305,61 | 20 | 20 | |
43 | 112,9 | 109,60 | 12 | 14 | 125 | 322,5 | 318,34 | 20 | 20 |
